南方電網廣東省電力公司10kV配電網故障定位系統的研究與設計：研究和設計一種基于無線組網的無源實用型10kV配電網故障定位系統，論述了該系統的設計理念和故障自動定位過程，給出硬件組成框圖和功能邏輯程序流程，最后提出下一步的研究重點是優化取能電流互感器和完成小電流接地系統單相接地故障判據的環網拓?fù)浣Y(jié)構算法。

    KDJK-10A在配電網接地故障定位傳遞函數法的基礎上，提出了一種能夠方便應用于多分支配電網接地故障定位的新方法——特征向量法。該方法利用數字信號處理手段獲得具有一定分支結構的配電網的傳遞函數頻譜特性，通過對頻譜特性的進一步處理，獲得故障線路中故障和分支的信息，并將這些信息轉化為故障特征向量。對于某一固定分支結構的配電網，利用該方法建立各種故障特征的數據庫，形成數據庫專家咨詢系統，以實現對多分支配電網接地故障的定位。

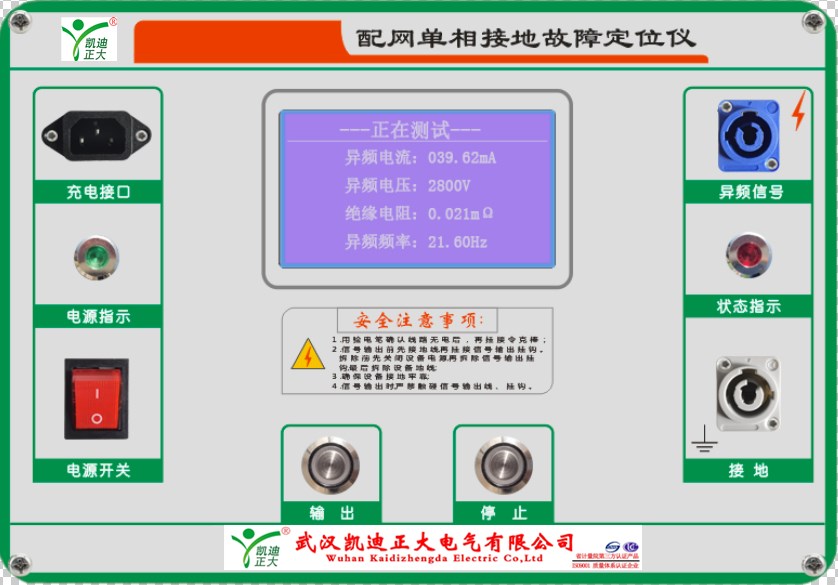

故障定位系統，配電網線路單相接地故障定位裝置

1、異頻信號輸出范圍：0-100mA

2、異頻信號輸出精度：≤±（5%+1mA）

3、異頻信號有效輸出功率：≥300W

4、接地故障測量范圍：接地電阻≤200kΩ

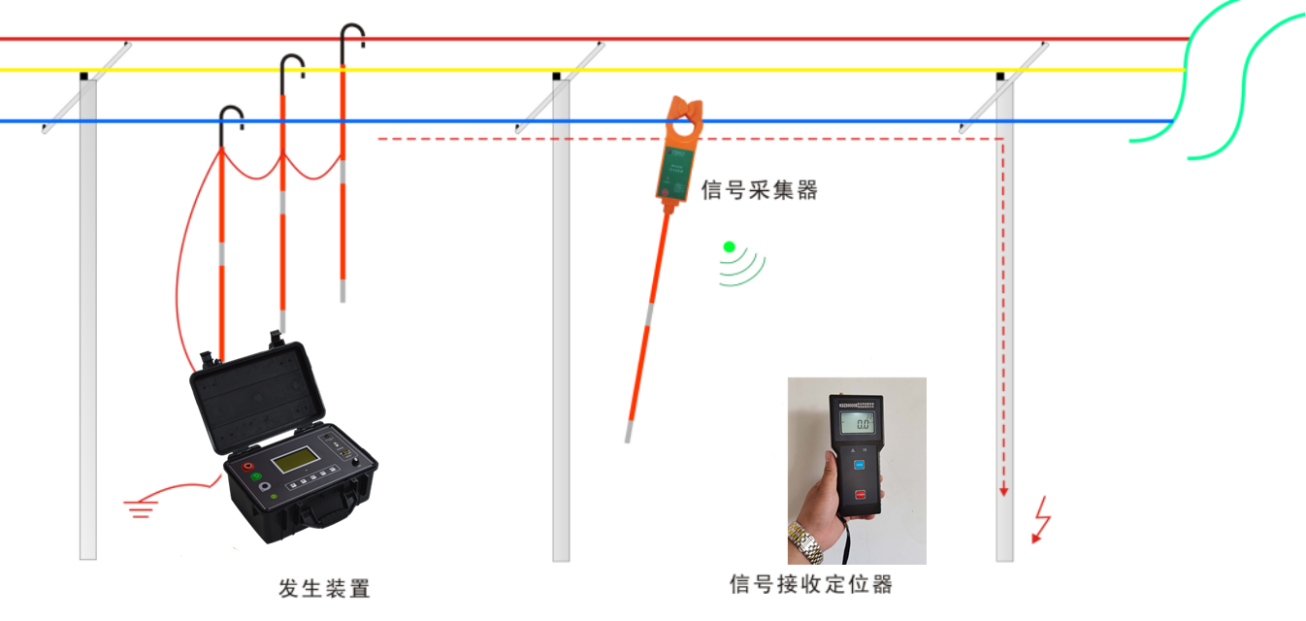

接地故障定位儀，單相接地故障定位儀，實用10kV配網線路。10kV或6kV直配線路單相接地故障測距的新算法。

5、測試信號發生裝置：異頻信號輸出范圍：0-100mA

6、異頻信號輸出精度：≤±（5%+1mA）

7、異頻信號有效輸出功率：≤300W
