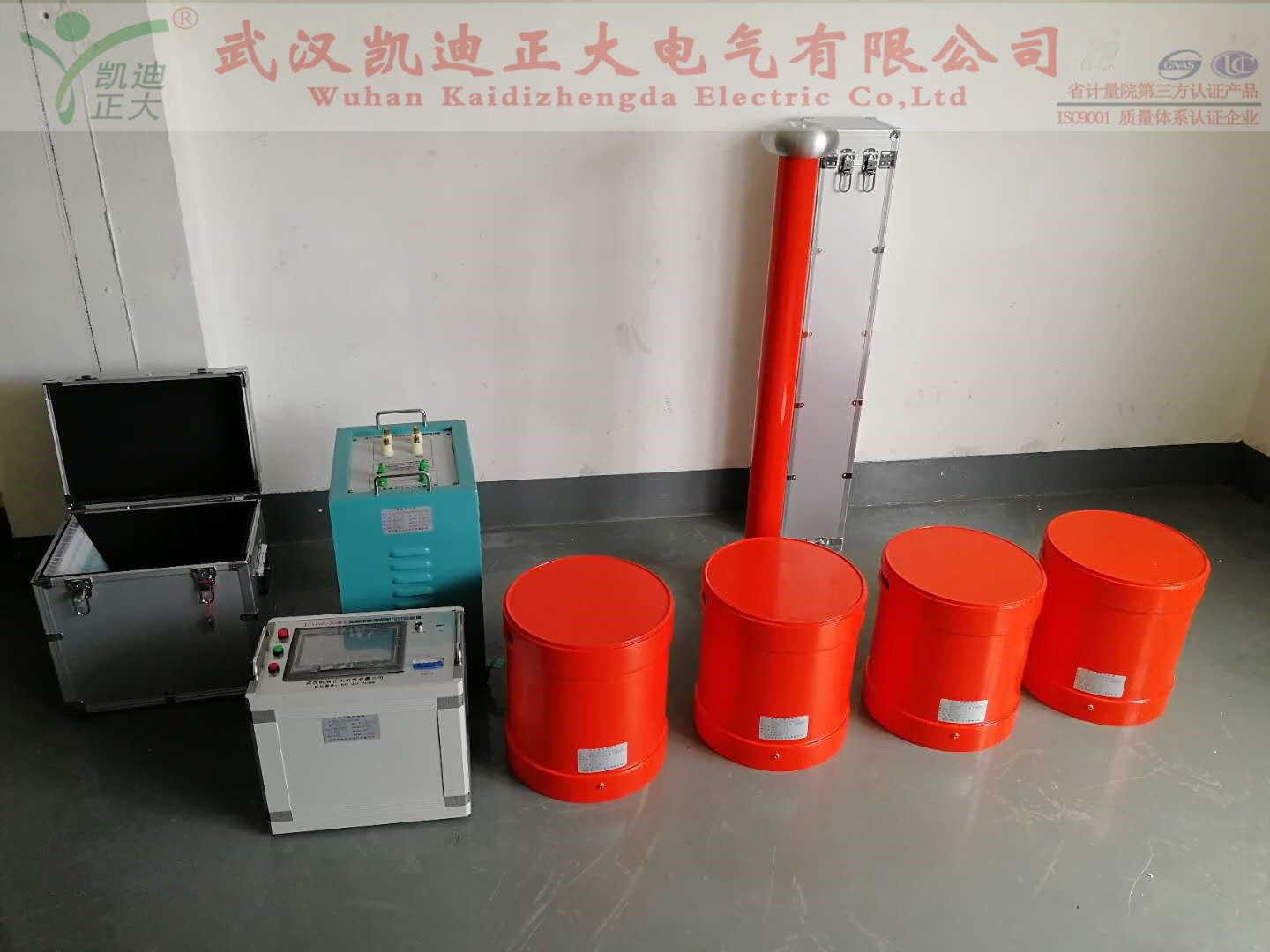

當前位置：首頁 > 新聞中心 > 行業動態 | 變頻串聯諧振試驗裝置配置尺寸及價格一覽表 | ||||||||||||
| 規格 型號 |
產品配置 | 試驗對象 | 標準測 試線包（套） |
單價（元）（含稅） | ||||||||
| 激勵變壓器規格（ | 變頻電源 (kW) |
電抗器 (kVA/kV/H-kg） |
電容分壓器 （kV/pF） |
電壓等級（ | 截面積 ( mm²) |
長度（ | 運行頻率 （ |
試驗電壓（ | 激勵變輸出端選擇（ | |||
| 22/22 | 1.5kVA/1.5kV/ 0.4kV-35kg |
5.5kW/220/ 380V |
單節（共一節） | 30kV/3000pF | 10kV | 630 mm | 0.2km | 30-300Hz | ≤ | 1.5kV | 含 | |
| 300 mm | 0.5km | |||||||||||
| 120 mm | 0.6km | |||||||||||
| 25 mm | 1km | |||||||||||
| 尺寸（ | 450X330X430 | 400X280X400 | Ø222X365 |
Ø100X400 |
||||||||
| 44/22 | 3kVA/1.5kV/ 0.4kV-35kg |
5.5kW/220/ 380V |
單節（共兩節） | 30kV/3000pF | 10kV | 630 mm | 0.6km | 30-300Hz | ≤ | 1.5kV | 含 | |
| 300 mm | 1km | |||||||||||
| 120 mm | 1.2km | |||||||||||
| 25 mm | 2km | |||||||||||
| 尺寸（ | 450X330X430 | 400X280X400 | Ø222X365 |
Ø100X400 |
||||||||
| 88/22/44 | 6kVA/1.5/3kV/ 0.4kV-58kg |
5.5kW/220/ 380V |
單節（共兩節） | 50kV/2500pF | 10kV | 630 mm | 1.5km | 30-300Hz | ≤ | 1.5kV | 含 | |
| 300 mm | 2km | |||||||||||
| 120 mm | 2.5km | |||||||||||
| 25 mm | 4.5km | |||||||||||
| 10kV | 30-300Hz | ≤42kV | 3kV | |||||||||
| 450X330X430 | 400X280X400 | Ø282X435 （直徑X高度） |
Ø140X500 |
|||||||||
| 132/22 | 6kVA/1kV/ 0.4kV-55kg |
5.5kW/220/ 380V |
單節（共三節） 44kVA/22kV/ 55H-48kg |
30kV/3000pF | 10kV | 630 mm | 2km | 30-300Hz | ≤22kV | 1kV | 含 | |
| 300 mm | 3km | |||||||||||
| 120mm | 4.5km | |||||||||||
| 25mm | 7km | |||||||||||
| 450X330X430 | 400X280X400 | Ø282X435 （直徑X高度） |
Ø100X400 |
|||||||||
| 176/22 | 7.5kVA/1kV/ 0.4kV-60kg |
7.5kW/220/ 380V |
單節（共四節） 44kVA/22kV/ 55H-48kg |
30kV/3000pF | 10kV | 630mm | 2.5km | 30-300Hz | ≤22kV | 1kV | 含 | |
| 400mm | 3.5km | |||||||||||
| 300mm | 4km | |||||||||||
| 120mm | 5.5km | |||||||||||
| 25mm | 9km | |||||||||||
| 450X330X430 | 400X280X400 | Ø282X435 （直徑X高度） |
Ø100X400 |
|||||||||
| 220/22 | 10kVA/1kV/ 0.4kV-65kg |
11kW/220/ 380V |
單節（共五節）44kVA/22kV/ 55H-48kg |
30kV/3000pF | 10kV | 630mm² | 3.5km | 30-300Jz | ≤22kV | 1kV | 含 | |
| 300mm² | 5km | |||||||||||
| 300mm² | 5km | |||||||||||
| 120mm² | 7km | |||||||||||
| 25mm² | 11.5km | |||||||||||
| 尺寸 | 450X330X430（長X寬X高） | 460X340X415（長X寬X高） | Ø282X435 （直徑X高度） |
Ø100X400 （直徑X高度） |
||||||||
| 264/22 | 12kVA/1kV/ 0.4kV-68kg |
11kW/220/ 380V |
單節（共六節）44kVA/22kV/ 55H-48kg |
30kV/3000pF | 10kV | 630mm² | 4km | 30-300Jz | ≤22kV | 1kV | 含 | |
| 300mm² | 6km | |||||||||||
| 120mm² | 7.5km | |||||||||||
| 尺寸 | 450X330X430（長X寬X高） | 460X340X415（長X寬X高） | Ø282X435 （直徑X高度） |
Ø100X400 （直徑X高度） |
||||||||
| 108/54 | 6kVA/1.5/3kV/ 0.4kV-58kg |
5.5kW/220/ 380V |
單節（共四節） 27kVA/27kV/ 120H-55kg |
60kV/2500pF | 35kV | 300mm² | 0.5km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 120mm² | 0.6km | |||||||||||
| 25mm² | 1km | |||||||||||
| 10kV | 300mm² | 2km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 120mm² | 1.5km | |||||||||||
| 25mm² | 3km | |||||||||||
| 10kV電氣設備 | ≤42kV | 3kV | ||||||||||
| 尺寸 | 450X330X430（長X寬X高） | 400X280X400（長X寬X高） | Ø282X435 （直徑X高度） |
Ø140X500 （直徑X高度） |
||||||||
| 135/54 | 7.5kVA/1.5/3kV/ 0.4kV-65kg |
5.5kW/220/380V | 單節（共四節） 33.75kVA/27kV/ 100H-60kg |
60kV/2500pF | 35kV | 300mm² | 1km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 120mm² | 1.2km | |||||||||||
| 10kV | 630mm² | 2km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 3km | |||||||||||
| 10kV電氣設備 | 30-300Hz | ≤42kV | 3kV | |||||||||
| 尺寸 | 450X330X430（長X寬X高） | 400X280X400（長X寬X高） | Ø282X435 （直徑X高度） |
Ø140X500 （直徑X高度） |
||||||||
| 108/108 | 6kVA/1.5/3/6kV /0.4kV-60kg |
5.5kW/220/ 380V |
單節（共四節）27kVA/27kV/ 110H-53kg |
100kV/1000pF | 35kV | 630mm² | 0.4km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 0.6km | |||||||||||
| 120mm² | 1km | |||||||||||
| 25mm² | 1.5km | |||||||||||
| 10kV | 630mm² | 1.5km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 2km | |||||||||||
| 120mm² | 2.5km | |||||||||||
| 25mm² | 4km | |||||||||||
| 10kV電氣設備 | 30-300Hz | ≤42kV | 3kV | |||||||||
| 35kV電氣設備 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 尺寸 | 480X420X385 （長X寬X高） |
400X280X400（長X寬X高） | Ø282X435 （直徑X高度） |
Ø140X800 （直徑X高度） |
||||||||
| 135/108 | 7.5kVA/1.5/3/6kV/0.4kV-60kg | 7.5kW/220/ 380V |
單節（共四節）33.75kVA/27kV/ 100H-60kg |
100kV/1000pF | 35kV | 630mm² | 0.6km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 1km | |||||||||||
| 120mm² | 1.2km | |||||||||||
| 25mm² | 2km | |||||||||||
| 10kV | 630mm² | 1.8km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 2.5km | |||||||||||
| 120mm² | 3.5km | |||||||||||
| 25mm² | 5.5km | |||||||||||
| 35kV及以下電壓等級電氣設備 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 尺寸 | 480X420X385 （長X寬X高） |
400X280X400（長X寬X高） | Ø282X435 （直徑X高度） |
Ø140X800 （直徑X高度） |
||||||||
| 162/108 | 10kVA/1.5/3/6kV/0.4kV-75kg | 11kW/220/ 380V |
單節（共四節） 40.5kVA/27kV/ 80H-75kg |
100kV/1000pF | 35kV | 630mm² | 0.8km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 1.5km | |||||||||||
| 120mm² | 2km | |||||||||||
| 25mm² | 2.5km | |||||||||||
| 10kV | 630mm² | 2km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 3km | |||||||||||
| 120mm² | 3.5km | |||||||||||
| 25mm² | 6km | |||||||||||
| 35kV及以下電壓等級電氣設備 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 尺寸 | 480X420X385 （長X寬X高） |
460X340X415（長X寬X高） | Ø342X490 （直徑X高度） |
Ø140X800 （直徑X高度） |
||||||||
| 216/108 | 11kVA/1.5/3/6kV/0.4kV-75kg | 11kW/220/ 380V |
單節（共四節） 54kVA/27kV/ 68H-80kg |
100kV/1000pF | 35kV | 630mm² | 1.0km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 1.6km | |||||||||||
| 120mm² | 2.5km | |||||||||||
| 25mm² | 3km | |||||||||||
| 10kV | 630mm² | 3km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 4km | |||||||||||
| 120mm² | 5km | |||||||||||
| 25mm² | 8km | |||||||||||
| 35kV及以下電壓等級電氣設備 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 尺寸 | 480X420X385 （長X寬X高） |
460X340X415（長X寬X高） | Ø342X490 （直徑X高度） |
Ø140X800 （直徑X高度） |
||||||||
| 270/54 | 15kVA/1.5/3kV/ 0.4kV-95kg |
15kW/220/ 380V |
單節（共四節）67.5kVA/27kV/ 50H-90kg |
60kV/2500pF | 35kV | 630mm² | 1.5km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 2km | |||||||||||
| 120mm² | 2.5km | |||||||||||
| 25mm² | 4km | |||||||||||
| 10kV | 630mm² | 3.5km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 5km | |||||||||||
| 120mm² | 7km | |||||||||||
| 25mm² | 10km | |||||||||||
| 10kV及以下電壓等級電氣設備 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 尺寸 | 520X520X460 （長X寬X高） |
460X340X415（長X寬X高） | Ø342X490 （直徑X高度） |
Ø140X500 （直徑X高度） |
||||||||
| 270/108 | 15kVA/1.5/3/6kV/0.4kV-110kg | 15kW/220/ 380V |
單節（共四節）67.5kVA/27kV/ 50H-90kg |
110kV/1500pF | 35kV | 630mm² | 1.5km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 2km | |||||||||||
| 120mm² | 2.5km | |||||||||||
| 25mm² | 4km | |||||||||||
| 10kV | 630mm² | 3.5km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 5km | |||||||||||
| 120mm² | 7km | |||||||||||
| 25mm² | 10km | |||||||||||
| 35kV及以下電壓等級電氣設備 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 尺寸 | 520X520X460 （長X寬X高） |
460X340X415（長X寬X高） | Ø342X490 （直徑X高度） |
Ø140X800 （直徑X高度） |
||||||||
| 160/160 | 10kVA/2.5/5/10kV/0.4kV-75kg | 11kW/220/ 380V |
單節（共四節） 40kVA/40kV/ 110H-65kg |
160kV/750pF | 35kV | 630mm² | 0.5km | 30-300Hz | ≤52kV | 2.5kV | 含 | |
| 300mm² | 0.8km | |||||||||||
| 120mm² | 1km | |||||||||||
| 25mm² | 1.5km | |||||||||||
| 10kV | 630mm² | 1.5km | 30-300Hz | ≤22kV | 2.5kV | |||||||
| 300mm² | 2km | |||||||||||
| 120mm² | 2.5km | |||||||||||
| 25mm² | 4.5km | |||||||||||
| 35kV及以下電壓等級電氣設備 | 30-300Hz | ≤95kV | 5kV | |||||||||
| 110kV主變，電容量≤0.02uF | 45-65Hz | ≤160kV | 10kV | |||||||||
| 尺寸 | 480X420X385 （長X寬X高） |
460X340X415（長X寬X高） | Ø342X490 （直徑X高度） |
Ø140X800（兩節） （直徑X高度） |
||||||||
| 200/200 | 12kVA/3/6/12kV/ 0.4kV-85kg |
11kW/220/ 380V |
單節（共四節） 50kVA/50kV/ 100H-75kg |
200kV/750pF | 35kV | 630mm² | 0.4km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 0.6km | |||||||||||
| 120mm² | 1km | |||||||||||
| 25mm² | 1.5km | |||||||||||
| 10kV | 630mm² | 1.5km | 30-300Hz | ≤22kV | 3kV | |||||||
| 300mm² | 2km | |||||||||||
| 120mm² | 2.5km | |||||||||||
| 25mm² | 4.5km | |||||||||||
| 35kV及以下電壓等級電氣設備 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 110kV主變，電容量≤0.02uF | 45-65Hz | ≤160kV | 12kV | |||||||||
| 110kVGIS | 30-300Hz | ≤184kV | 12kV | |||||||||
| 尺寸 | 480X420X385 （長X寬X高） |
460X340X415（長X寬X高） | Ø342X490 （直徑X高度） |
Ø140X800（兩節） （直徑X高度） |
||||||||
| 216/216 | 12kVA/3/6/12kV/ 0.4kV-85kg |
11kW/220/ 380V |
單節（共六節） 36kVA/36kV/ 110H-60kg |
220kV/750pF | 35kV | 630mm² | 0.6km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 1.0km | |||||||||||
| 120mm² | 1.5km | |||||||||||
| 25mm² | 2.2km | |||||||||||
| 10kV（其中三節電抗器接地） | 630mm² | 2km | 30-300Hz | ≤22kV | 3kV | |||||||
| 300mm² | 3km | |||||||||||
| 120mm² | 4km | |||||||||||
| 25mm² | 6.5km | |||||||||||
| 35kV及以下電氣設備 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 110kV主變，電容量≤0.02uF | 45-65Hz | ≤160kV | 12kV | |||||||||
| 110kVGIS | 30-300Hz | ≤184kV | 12kV | |||||||||
| 尺寸 | 480X420X385 （長X寬X高） |
460X340X415（長X寬X高） | Ø282X435 （直徑X高度） |
Ø140X800（兩節） （直徑X高度） |
||||||||
| 270/270 | 15kVA/4/8/16kV/ 0.4kV-115kg |
15kW/220/ 380V |
單節（共六節） 45kVA/45kV/ 110H-65kg |
270kV/500pF | 110kV | 300mm² | 0.2km | 30-300Hz | ≤128kV | 4kV | 含 | |
| 35kV | 630mm² | 0.8km | 30-300Hz | ≤52kV | 4kV | |||||||
| 300mm² | 1km | |||||||||||
| 120mm² | 1.5km | |||||||||||
| 25mm² | 2km | |||||||||||
| 10kV電纜（其中三節電抗器低端接地） | 630mm² | 2km | 30-300Hz | ≤22kV | 4kV | |||||||
| 300mm² | 3km | |||||||||||
| 120mm² | 4.5km | |||||||||||
| 25mm² | 7km | |||||||||||
| 110kV及以下電壓等級電氣設備 | 30-300Hz | ≤265kV | 16kV | |||||||||
| 110kV主變，電容量≤0.02uF | 45-65Hz | ≤160kV | 8kV | |||||||||
| 尺寸 | 520X520X460 （長X寬X高） |
460X340X415（長X寬X高） | Ø282X435 （直徑X高度） |
Ø140X1000( 兩節） （直徑X高度） |
||||||||
