200KVA/30KV 工頻交流耐壓試驗系統

作者：凱迪正大電氣來源：武漢凱迪正大電氣有限公司日期：2018-03-12 15:42:00閱讀：

概述：工頻交流耐壓試驗系統是最基本的試驗設備。用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。它由高壓試驗變壓器、電動控制臺、柱式調壓器等組成。下面就各個部分的使用加以說明。

一、試驗變壓器：

1、結構：交流試驗變壓器鐵芯采用優質冷軋取向硅鋼片疊制而成。線圈為同心寶塔形多層圓筒式。低壓線圈在內，高壓線圈在外，箱體為八角形，裝有移動鐵輪。具有外形美觀、移動方便等優點。

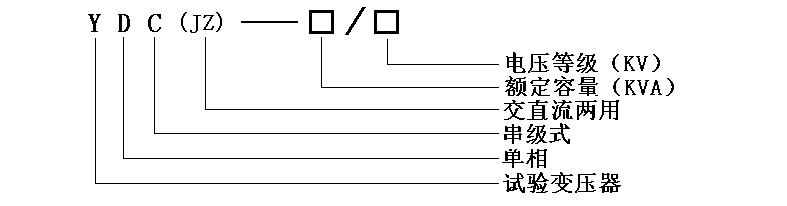

產品型號：

2、工作原理：

交流試驗變壓器：將工頻兩相380V電源接入TCWJH電動控制臺，經調壓器調節0～400V電壓輸入至試驗變壓器初級繞組，根據電磁感應原理，在次級繞組可得到可調的工頻電壓。

二、技術參數：

容量：200KVA

輸入電壓：400V

輸入電流：500A

輸出電壓：30KV

輸出電流：6.66A

儀表電壓：100V

變比：300

三、控制臺：

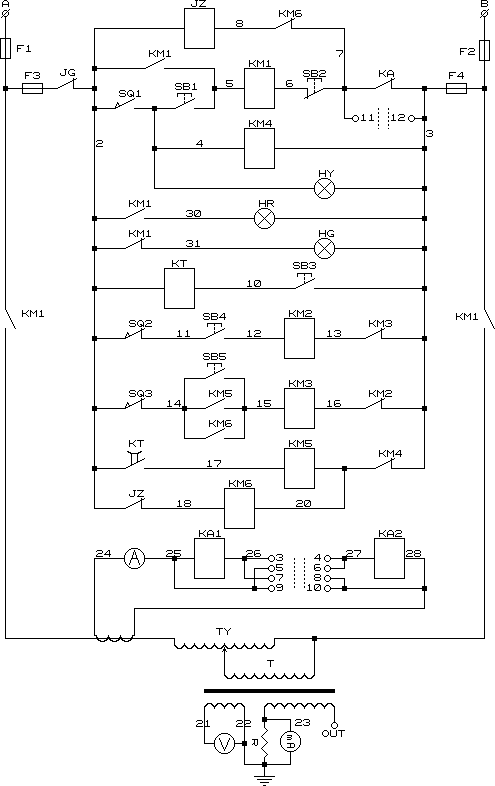

這部分是高壓試驗變壓器的配套設備。具有調壓，過流保護，耐壓計時，高壓電壓、高壓電流指示，計時時間到自動降壓，過流自動降壓等功能。

四、操作方法：

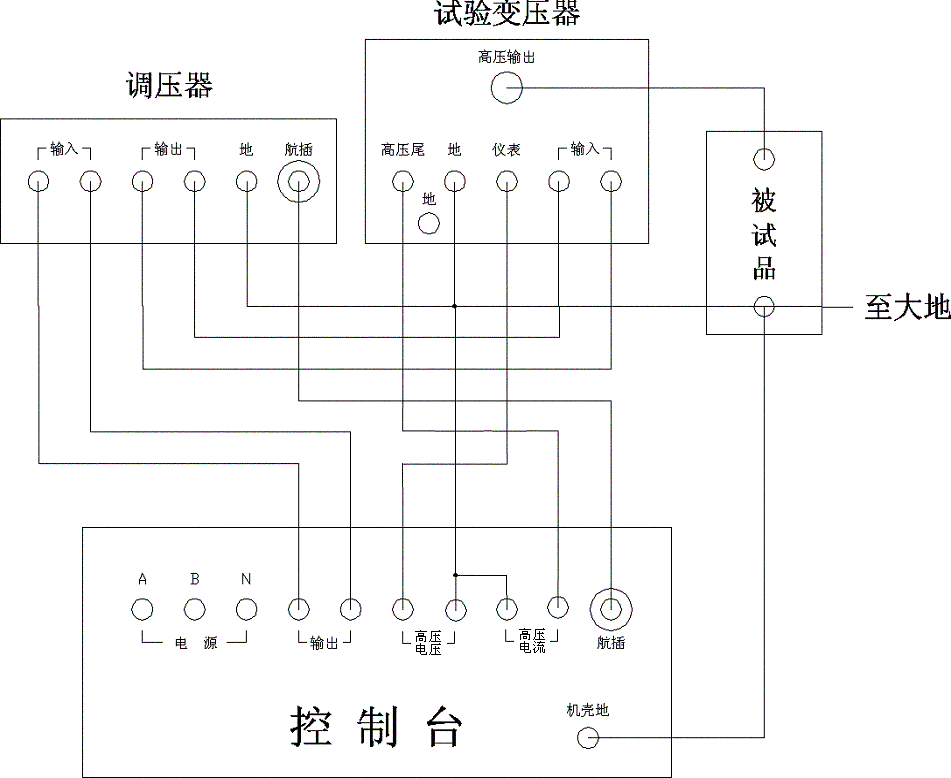

a) 按上圖所示將電源（兩相380V及零線）、TCWJH控制臺、調壓器、試驗變壓器、被試品及地線連接好，在聯結調壓器至TCWJH之間的航插時，特別注航插凸出槽和凹下槽對準，插進去再擰緊，千萬不要不論位置強行插，這樣很容易損壞航插。檢查無誤后再合上電源開關。合上電源開關后，電源指示綠燈（—HG）、零位指示黃燈（—HY）亮；如果零位指示燈不亮，則說明調壓器不在零位，此時可按“點動降壓”按鈕使調壓器降壓直至零位指示燈亮為止。

b)按照被試品正常試驗所需電流大小和耐壓時間選定“電流倍率/切除”（—SA）開關的位置并設定好過流繼電器（－ＫＡ）、時間繼電器（－ＫＴ）的動作值。

過流繼電器可按如下設定：過流動作設定值=過流繼電器刻度盤讀數ｘ50K，其中K為電流選擇開關的狀態值，分別為1，2及無窮大（OFF位置），用來變換過流繼電器線圈的串并聯及過流繼電器的切除，無窮大不用，因為這樣會切除過流繼電器。

c)以上大多數工作就緒后，可合上操作臺側面的電源開關送電操作。按下“啟動”按鈕，送電指示燈亮，一次主回路接觸器吸合，調壓器受電。

d)按下“點動升壓”按鈕不放，調壓器升壓，同時，密切注視電壓表的指示，當升到接近被試品規定的耐壓值時，及時松開“點動升壓”按鈕，按下“計時”按鈕并留意被試品的情況。

e)當耐壓計時到時，操作臺發出報警，調壓器自動回零位，按下“停止”按鈕和“計時”按鈕，此時時間繼電器及主回路斷電，試驗即告完成，可切斷電源開關。

f)在升壓或耐壓過程中，如發生短路、閃絡擊穿等過流時，過流繼電器（－KA）動作，切斷主回路，調壓器自動回零，表示被試品不合格。需要指出的是在耐壓過程中出現過流的情況，調壓器自動回零的同時應及時按下“計時”按鈕切除過流繼電器。

h)在升壓或耐壓過程中。如發生調壓失控，應立即按下“總停”按鈕停止升降壓。

五、使用條件：

a)環境溫度：0～40℃

b)海拔高度：＜1000m

c)相對濕度：＜85％

d)工作場所無嚴重影響絕緣的氣體、蒸汽、化學性塵埃、及其它爆炸性和浸蝕性介質。
