高壓試驗變壓器的結構按外殼材料可分為絕緣外殼和金屬外殼兩種。前者絕緣尺寸較小且不需套管，因此整個變壓器的尺寸和重量都較小。后者按套管數量可分為單套管式和雙套管式兩種。單套管式的高壓繞組的一端接地，另一端經套管引出，常用于500kV及以下的試驗變壓器;雙套管式的高壓繞組中點接鐵芯和外殼，故高壓繞組對鐵芯和外殼、套管對外殼的絕緣都只有輸出電壓的一半，大大減輕了內、外絕緣的負擔，有利于減小變壓器的尺寸和重量。其外殼對地的電壓是輸出電壓的一半，不難用瓷支柱加以絕緣，因此它特別適用于額定電壓為750 kV及以上的試驗變壓器。



    高壓試驗變壓器也可用于產生操作沖擊波，研究操作過電壓下電氣設備的絕緣強度，它還是高電壓直流發生器和高電壓沖擊電壓發生器的組成部分，是高壓實驗室及現場高壓試驗的主要試驗設備。產生工頻高電壓的試驗變壓器，主要用于研究和檢驗電氣設備和絕緣材料在工頻電壓作用下的絕緣性能及其他與工頻高壓有關的各種電氣性能，例如高壓輸電線路的電場效應、電暈損失、電磁干擾等。



    高壓試驗變壓器的工作原理與電力變壓器相同，但有以下特點：

    1.一般為單相變壓器;

    2.電壓高，容量小;

    3.短路阻抗較大;

    4.設計鐵芯時，磁密較低，波形畸變率小;

    5.工作時間短，溫升較低，沒有復雜的冷卻系統;

    6.不會受到過電壓的侵襲，絕緣的安全裕度較小;

    7.在額定電壓下對局部放電量有較嚴格的要求;

    8.通常通過調壓器供電，以輸出可調節的工頻高電壓。

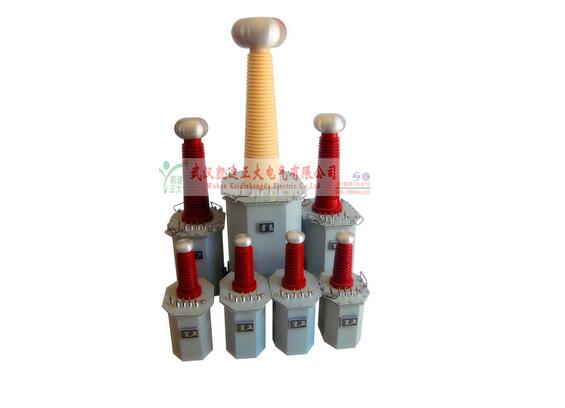

    武漢凱迪正大YDJ油浸式高壓試驗變壓器功能特點:



    1.監視功能：高壓電壓 低壓電流  零位指示  電源指示 工作指示 計時指示。

    2.采用新型時間繼電器，計時范圍更廣（1S～99H）。

    3.保護功能：過流保護、零位啟動保護、聲光語言報警提醒。

    4.采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。

    5.試驗變壓器高壓線圈為圓筒多層塔式，優質聚酯漆包線及高耐壓值絕緣材料繞制而成。

    6.試驗變壓器（5kVA以上）裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點
